 특징 |
1. 3(X,Y,Z)축 리니어모터 구동 방식 채용
1) 비접촉 구조로 백래쉬가 없음.
2) 1G 가속도와 위치결정정도 ±1㎛(실측치)이하 실현
2. 고강성 · 고정도 문형 더블 컬럼의 저중심 구조
3. 고속주축 40,000rpm과 열박음 홀더의 채용
4. 그라파이트 전용기 대응 가능

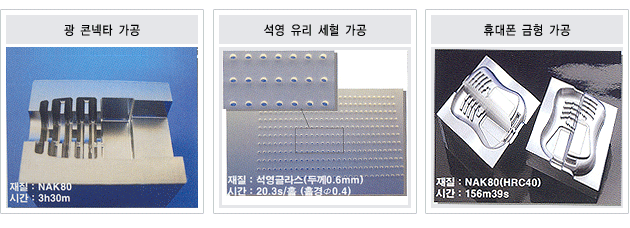

종래의[머시닝센터(MC)]에서는 꿈으로만 여기었던 차세대 가공기술 [High Speed Milling가공]을 실현하기 위해 개발되었습니다. 이 가공기술은 피삭성이 매우 다른 고경도강, 스테인레스강, 알루미늄합금 등을 고정밀도로, 더욱이 단시간에 가공 가능한 기술입니다.
또, 숙련된 기술이 필요한 다양한 가공에서도, 수치제어프로그램(NC)의 운용으로 고능율의 자동화에도 대응합니다.
|
|

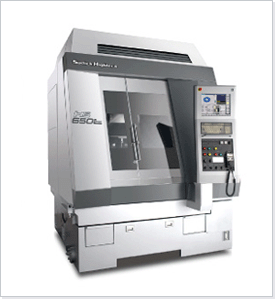

| 기종명 |
HS650L
|
HS650L 5X
|
| 동시 제어축수(축) |
3
|
5
|
| 각 축스트로크 X×Y×Z (mm) |
620×500×300
|
620×500×300
|
| A,C축이동량 (deg) |
-
|
-95~+5deg×360deg
|
| 주축 |
HSK-E32(max.40,000min-1)
BBT30(Max.20,000min-1)
|
HSK-E32(max.40,000min-1)
|
| 테이블사이즈 (mm) |
750×500
|
φ160
|
| ATC(공구 수납 갯수) (본) |
16(표준 사양)
|
16(표준 사양)
|
기계 본체 치수
폭×안길이×높이 (mm) |
1825×3144×2540
2365×3080×2540(BBT30)
|
1825×3080×2540
|
| 기계총질량 (kg) |
8000
|
8150
|
|
|
)
