Sodick 금속 3D 프린터는 Sodick 그룹이 소유한 전 공정 요소 기술을 통해 One Stop Solution을 제공합니다.

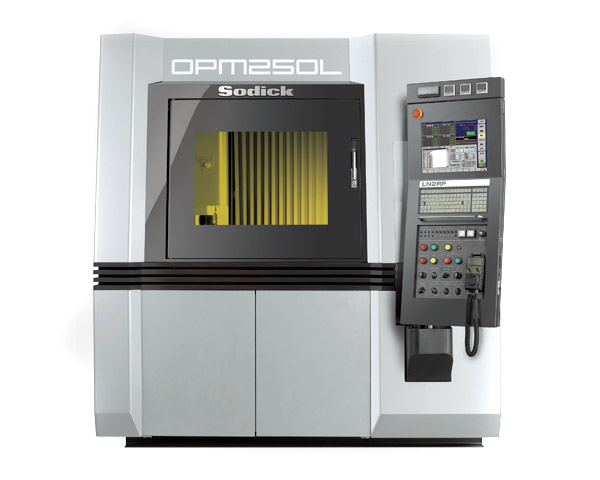

OPM250L


주요 특징
▶ One Prosess Milling
원 프로세스 밀링 가공은 Sodick이 새롭게 제안하는 전자동 가공 방법입니다.
금속 분말에 레이저 광을 스캔하여 용융한 후 회전공구에서 밀링정삭까지 연속적으로 할 수 있습니다.
특히 플라스틱 성형품의 금형 제조에 있어서 3차원 냉각 배관가 리브 가공등 복잡한 형상이 한 대로 제조 할 수 있습니다.

▶ 리니어 모터 구동
자체 개발 ·생산의 고성능 리니어 모터를 채용하여 볼 나사가 필요없는 직접 구동 방식을 채택했습니다.
블 스크류 방식으로는 불가능한 백래쉬없는 정확한 축 이동을 반영구적으로 유지합니다.
리니어 모터의 특징 인 고응답, 높은 추종성은 고속 성능과 고정밀 가공을 양립하고 있습니다.

▶ 자사NC 장치 및 전용 CAM
OPM250L용으로 개발된 NC장치 “LN2RP”는 CAM과의 연계를 원활하게 수행 할 수 있습니다.
수관 설계 지원 CAD에 의한 3차원 냉 배관 내부 금형 설계에서 CAE에 의한 수지 온도 시뮬레이션 실시, 또한 설계된 CAD데이터에서 전용 CAM에서 NC프로그램 작성 및 금형 생산까지 원스톱으로 할 수 있습니다.


제품사양
기종명 OPM250L
최대 조형물 치수폭 × 깊이 × 높이 (mm) 250 × 250 × 250
X 축 × Y 축 × U 축 스트로크(mm) 260 × 260 × 260
조형 탱크의 치수폭 × 깊이 (mm) 290 × 290
스핀들 Z 축 스트로크(mm) 100
기계 본체 치수폭 × 깊이 × 높이 (mm) 1870 × 2230 × 2055 (주변기기 제외)
기계 질량(kg) 4500 (주변기기 제외)
레이저 발진기 Yb 광섬유 레이저
레이저 파장(nm) 1070
레이저 최대 출력(W) 500
주축 최대 회전 속도(min -1 ) 45000
주축 최대 토크(Nm) 0.8
ATC 갯수 16
NC 장치 LN2RP
